Triển khai Access point Aruba thực tế: Cấp nguồn qua Ethernet.

Power over Ethernet (PoE) là phương pháp chính để cấp nguồn cho các điểm truy cập trong hầu hết các triển khai doanh nghiệp. PoE là một phần quan trọng trong triển khai cơ sở hạ tầng WLAN. Trong bài viết này, chúng ta sẽ thảo luận về những thông tin cần thiết để tránh các vấn đề liên quan đến nguồn điện khi triển khai các điểm truy cập Aruba.

PoE Overview

PoE là một tiêu chuẩn xác định cách truyền cả nguồn điện và dữ liệu qua một cáp Ethernet. Hiện nay, có hai loại chính của PoE được sử dụng. Chúng được định nghĩa bởi các tiêu chuẩn sau đây:

• IEEE 802.3af-2003 hoặc PoE (có khả năng cung cấp lên đến 15,4W)
• IEEE 802.3at-2009 hoặc PoE+ (có khả năng cung cấp lên đến 30W)

Các AP Aruba gần đây sử dụng PoE+ để tận dụng các tính năng Wi-Fi hiện đại (MIMO) và cổng USB bổ sung có sẵn trên AP.

Giao thức LLDP (Link Layer Discovery Protocol) được sử dụng bởi AP Aruba để xác định mức nguồn điện PoE với switch.

PoE Budget

Trong giai đoạn thiết kế, mô hình và số lượng AP được xác định. Khi chúng ta đã biết rõ AP nào sẽ được sử dụng và sẽ triển khai bao nhiêu cái, quá trình xây dựng PoE Budget có thể được thực hiện. Mục tiêu của nó là đảm bảo rằng mỗi AP sẽ có đủ nguồn điện từ các switch để hoạt động đầy đủ. Nhiệm vụ này rất quan trọng để tránh các vấn đề có thể xảy ra liên quan đến PoE trong giai đoạn triển khai.

Thông tin nào cần thiết để thực hiện PoE Budget?

• Công suất tiêu thụ tối đa của AP.
• Công suất tối đa có sẵn trên switch.

Khi bạn đã thu thập đủ thông tin này, bạn có thể tính toán số lượng tối đa các AP mà các switch có khả năng hỗ trợ được. Hãy đảm bảo rằng bạn không vượt quá số lượng này trong quá trình triển khai để tránh các vấn đề có thể xảy ra.

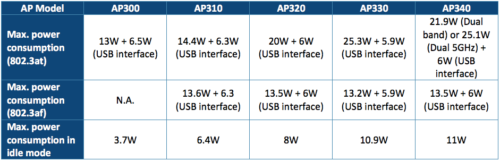

Đối với mỗi AP, thông tin về công suất tiêu thụ tối đa có thể được tìm thấy trong tài liệu kỹ thuật của nó. Dưới đây là một bảng tóm tắt về công suất tiêu thụ tối đa của các AP indoor Aruba:

Các yếu tố cần xác thực khi triển khai AP

Cáp

Cáp Ethernet phải được kết nối đúng cách để truyền cả nguồn điện và dữ liệu (1Gbps) 802.11at. Aruba cung cấp cách bố trí chân cổng thích hợp trong hướng dẫn cài đặt AP:

Bạn có thể sử dụng các công cụ kiểm tra cáp để xác minh rằng cáp đã được kết nối đúng cách trước khi kết nối với AP. Các công cụ này sẽ hiển thị bố trí chân cổng cũng như nguồn điện được cung cấp từ cáp. Bạn nên phân tích xem cáp đã được kết nối đúng cách hay chưa.

Cấu hình Switch

Mặc định, hầu hết các switch PoE đã được cấu hình để cung cấp nguồn điện trên các giao diện. Tuy nhiên, không phải tất cả các switch đều sử dụng LLDP và các giao thức khác như CDP (Cisco Discovery Protocol) có thể được sử dụng mặc định.

Như đã đề cập trước đó, các AP Aruba sử dụng LLDP để xác định yêu cầu nguồn điện với switch. Đảm bảo rằng các TLV quản lý nguồn điện (Type Length Value) đã được cấu hình trên cả gói LLDP và LLDP MED (Media Endpoint Discovery), LLDP đã được bật trên các giao diện được sử dụng bởi AP.

Khi tất cả các AP đã được kết nối và hoạt động, bạn có thể xác minh lượng điện năng được cung cấp bởi mỗi cổng switch để kiểm tra xem mọi thứ có hoạt động đúng cách hay không.

AP Led

Bạn có thể kiểm tra đèn LED trạng thái hệ thống của AP. Các AP Aruba có 2 đèn LED được đặt phía trước của AP. Đèn LED trạng thái hệ thống là đèn ở phía bên trái: Khi đèn LED trạng thái hệ thống màu xanh, điều này có nghĩa là AP đang nhận được nguồn điện cần thiết từ switch.

Khi đèn LED trạng thái hệ thống màu cam hoặc nhấp nháy màu cam (phụ thuộc vào model AP), điều này có nghĩa là AP không nhận được nguồn điện cần thiết từ switch.

Bảng sau đây hiển thị trạng thái đèn LED liên quan đến PoE của các AP indoor của Aruba:

Chế độ tiết kiệm năng lượng

Khi AP nhận được nguồn điện cần thiết, sẽ sử dụng 802.3at (PoE+).

Khi AP không nhận được nguồn điện cần thiết, AP sẽ sử dụng 802.3af (PoE) và sẽ được đặt vào chế độ tiết kiệm năng lượng. Tùy thuộc vào model AP, chế độ tiết kiệm năng lượng sẽ tắt các tính năng khác nhau.

Bảng dưới đây hiển thị các tính năng bị tắt cho các AP indoor của Aruba:

Aruba đã phát triển giao thức Intelligent Power Monitoring (IPM) trên các AP gần đây nhất của mình. Như đã nêu trong tài liệu kỹ thuật của AP: “IPM cho phép AP liên tục theo dõi và báo cáo công suất thực tế của nó và tùy ý đưa ra các quyết định tự động để vô hiệu hóa một số tính năng”. IPM có thể được áp dụng (phụ thuộc vào model AP) khi thiết bị được cung cấp bằng nguồn 802.3af PoE. Theo mặc định, giao diện USB sẽ là tính năng đầu tiên bị tắt nếu công suất tiêu thụ của AP vượt quá power budget có sẵn. Trong một vài trường hợp, có thể cần phải thực hiện các biện pháp tiết kiệm năng lượng bổ sung.
