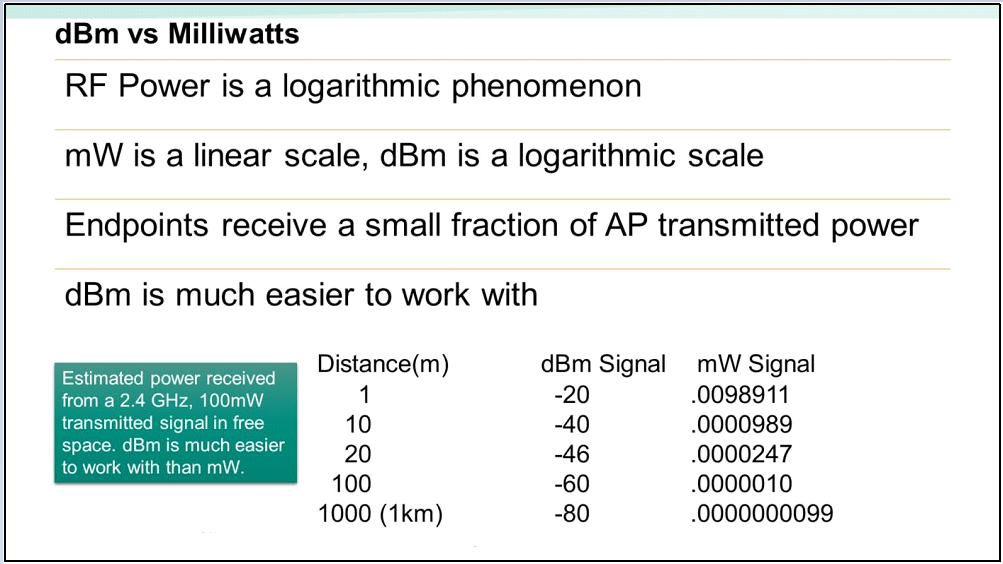

dBm vs Milliwatts

Có một số khái niệm liên quan đến công suất RF, cường độ tín hiệu và đo lường.

• Bạn có thể đo công suất đầu ra của máy phát và cường độ của tín hiệu thu bằng milliwatts hoặc dBm. Đây là hai thang đo khác nhau mà bạn có thể sử dụng để đo cùng một dữ liệu. Điều này tương tự như bạn có thể đo trọng lượng bằng kilogram hoặc pound.
• Công suất RF không hoạt động theo cách tuyến tính vì nó là đó là hàm số logarithmic. Ví dụ, nếu bạn đứng cách một khoảng cách (“X”) xa một thiết bị truy cập AP, cường độ tín hiệu của bạn sẽ có giá trị (Y). Nếu bạn đứng xa gấp đôi, tín hiệu của bạn sẽ không mạnh bằng một nửa mà mạnh bằng 1/4
• Bạn có thể sử dụng milliwatts để đo công suất RF. Tuy nhiên, bạn đang sử dụng một thang đo tuyến tính để đo một hiện tượng logarithmic. Ở khoảng cách gần, cường độ tín hiệu của thiết bị client có thể là 0.00001 milliwatts trong khi ở khoảng cách xa cường độ tín hiệu có thể là 0.0000001 milliwatts. Theo cách khác, bạn có thể sử dụng dBm như một thang đo logarithmic để đo một hiện tượng logarithmic.
• Khi tín hiệu RF được truyền đi, do Hiện tượng Mất mát Đường Truyền không gian (Free Space Path Loss), lượng tín hiệu nhận được ít hơn đáng kể so với tín hiệu đã được truyền. Khi sử dụng milliwatts, với các giá trị từ 100 milliwatts đến 0.0000247 milliwatts hoặc thậm chí nhỏ hơn có thể gây nhầm lẫn. Do sự khác biệt này, bạn nên sử dụng thang đo dBm để làm cho việc giao tiếp RF dễ hiểu hơn. Tín hiệu được truyền ở công suất 100 mW tương đương với 20 dBm. Tín hiệu 0.0000247 mW được nhận là -46 dBm. dBm là đơn vị decibel so với milliwatts, với 0 dBm bằng 1 mW.
• Khi áp dụng milliwatts vào một hiện tượng logarithmic, các con số có thể trở nên rất nhỏ và khó quản lý. dBm là một thang đo logarithmic, được sử dụng để đo một hiện tượng logarithmic (wireless energy), vì vậy các con số dễ sử dụng và thích hợp hơn.

Mối quan hệ giữa dBm và mW

Khi xử lý  milliwatts và dBm, điều quan trọng là hiểu nguyên tắc của số 3 và số 10. Sự tăng 3 dBm tương đương với việc tăng gấp đôi công suất. Sự tăng 10 dBm tương đương với việc tăng 10 lần công suất. Nguyên tắc này cũng đúng ngược lại với sự giảm 3 dBm hoặc giảm 10 dBm.

Hãy xem xét về dBm liên quan đến công suất AP điển hình. Khi cài đặt hoặc đo công suất truyền của AP, bạn nên hiểu “Nguyên tắc số 3”. Mỗi sự thay đổi 3dBm đại diện cho một sự giảm 50% công suất. Một số cài đặt công suất AP phổ biến bao gồm 20dBm = 100 mW và 17 dBm = 50 milliwatts. Nhớ rằng 0 dBm = 1 mW.

Giả sử bạn cấu hình một AP để truyền tại 14 dBm. Hãy nhớ, một anten omni phát ra tín hiệu theo mẫu bán cầu vì vậy công suất 25 mW tràn đều bên trong hình dạng giống quả bóng lớn này. Một thiết bị client chỉ nhận một phần nhỏ của tín hiệu mà đến được anten của nó, một phần nhỏ của tổng công suất của AP.

Nguyên tắc “số 10” của dBm thích hợp cho ví dụ này. Nếu bạn đứng rất gần một AP, thiết bị của bạn có thể hiển thị mức cường độ tín hiệu là -50 dBm, tương đương với 0.00001 mW. Điều này là một mức cường độ tín hiệu tốt! Một chút xa hơn, và bạn có thể nhận được một tín hiệu -60 dBm. Bạn có thể thấy rằng mỗi sự thay đổi 10 dBm xuống giảm công suất đi 1/10? Đó là nguyên tắc của số 10.

Một mục tiêu phổ biến khác là khoảng -67 dBm. Khi thực hiện một khảo sát vị trí, bạn đặt một AP thử nghiệm ở công suất 50% tại một vị trí cụ thể. Sử dụng phần mềm khảo sát vị trí, bạn di chuyển xung quanh để đo đạc và vẽ đường viền -67 dBm cho AP lên bản đồ tầng. Sau đó, bạn đặt AP tiếp theo để vùng -67 dBm của nó trùng với vùng trước đó khoảng 15 đến 20%. Một giá trị quan trọng khác nằm giữa -95 và -100 dBm. Đây được coi là nhiễu nền điển hình và đại diện cho tiếng ồn trong hầu hết môi trường.
