Cáp đồng

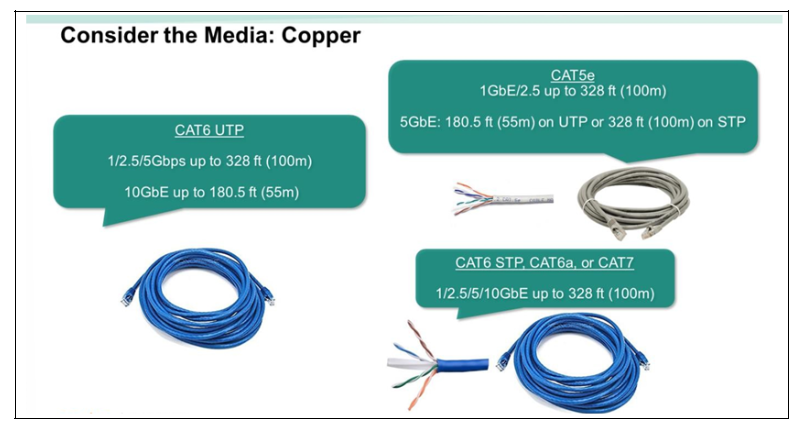

Cáp ngang thường sử dụng cáp đồng BASE-T. Trong một số tòa nhà nhỏ hơn, cáp dọc cũng có thể là cáp đồng. Tuy nhiên, cáp đồng chỉ hỗ trợ tốc độ đủ cao cho kết nối ở khoảng cách giới hạn. Dưới đây, bạn có thể thấy tốc độ được hỗ trợ ở các khoảng cách khác nhau bằng cáp CAT5e, CAT6, CAT6a và CAT7.

Hãy nhớ rằng hầu hết các cổng BASE-T trên các switch Aruba là cổng 10/100/1000Mbps. Sử dụng các switch có cổng Smart Rate nếu bạn cần kết nối thiết bị hoặc switch ở tốc độ 10GbE.

Việc thay thế hệ thống cáp nói chung là rất tốn kém. Vì lý do đó, hãy thiết kế hệ thống cáp có tính đến tương lai. Đối với cáp hiện có, đôi khi bạn phải thiết kế dựa trên việc bạn không thể dễ dàng thay thế cáp.

Bởi vì các uplink ở tầng truy cập trong mạng hiện đại thường yêu cầu ít nhất 10GbE, nếu trang web của khách hàng sử dụng cáp đồng giữa các phòng, hãy đảm bảo rằng nó sẽ hỗ trợ tốc độ 10GbE ở các khoảng cách cần thiết. Như bạn thấy, cáp CAT5e không được xếp hạng cho 10GbE. Đối với cáp đôi xoắn không bọc (UTP) CAT6, các cổng Smart Rate của Aruba chỉ hỗ trợ 10GbE lên đến 180.5 feet hoặc 55m. Tuy nhiên, chúng hỗ trợ 10GbE ở khoảng cách tối đa 328 feet (100m) trên cáp CAT6a hoặc CAT7, cũng như trên cáp đôi xoắn bọc (STP) CAT6.

Các cổng Smart Rate cũng hỗ trợ hoạt động 2.5GbE hoặc 5GbE trên cáp CAT5e. Trên cáp CAT5e không bọc, 2.5GbE được hỗ trợ lên đến 328 feet (100m) và 5GbE lên đến 180.5 feet (55m). Trên cáp CAT6 hoặc tốt hơn, cũng như cáp CAT5e bọc, cả 2.5GbE và 5GbE đều được hỗ trợ lên đến 328 feet (100m).
