Hướng dẫn cấu hình, lắp đặt VSU Ruijie

1. VSU là gì? Tại sao nên sử dụng VSU?

VSU (Virtual Swiching Unit) là một công nghệ ảo hóa hệ thống mạng, kết hợp 2 hoặc nhiều thiết bị về mặt vật lý thành 1 thiết bị logic về mặt luận lý nhằm đơn giản hóa cấu trúc liên kết mạng, giảm độ phức tạp của mạng, rút nhắn thời gian khôi phục ứng dụng và thời gian gián đoạn kinh doanh cũng như cải thiện việc sử dụng tài nguyên mạng.

Sử dụng VSU (Virtual Switching Unit) nhằm  đảm bảo hoạt động hệ thống, mang lại các tiện ích và giảm thiểu các vấn đề cho hệ thống mạng.

• Quản lý hợp lý: kết nối một thiết bị để quản lý thống nhất.
• Đảm bảo cấu trúc mạng: Kết nối thông qua aggregated links, không có vòng lặp (loops) layer 2, không cần thiết cấu hình các giao thức Spanning Tree.
• Giảm thiểu thời gian phát hiện và phục hồi lỗi.
• Cung cấp liên kết dự phòng và cân bằng tải, tận dụng tối đa mọi băng thông.

2. Cấu hình VSU

Các bước cầu hình VSU bao gồm:

• Cấu hình domain (default: 100, doamin giữa các member phải giống nhau)
• Cấu hình priority (độ ưu tiên, default: 100, priority cấu hình thay đổi để lựa chọn thiết bị active, standby dựa vào thiết bị có priority lớn hơn).
• Cấu hình VSL port (cần ít nhất 2 VSL port để đảm bảo dự phòng cũng như lưu thông thông tin điều kiển và luồng dữ liệu giữa thiết bị active và passsive).

Cấu hình Switch 1:

Switch1(config)# switch virtual domain 1 Switch1(config-vs-domain)# switch 1 Switch1(config-vs-domain)# switch 1 priority 200 Switch1(config-vs-domain)# exit Switch1(config)#vsl-port Switch1(config-vsl-ap)#port-member interface tenGigabitEthernet 0/15 Switch1(config-vsl-ap)#port-member interface tenGigabitEthernet 0/16

Cấu hình Switch 2:

Switch2(config)# switch virtual domain 1 Switch2(config-vs-domain)# switch 2 Switch2(config-vs-domain)# switch 2 priority 150 Switch2(config-vs-domain)# exit Switch2(config)#vsl-port Switch2(config-vsl-ap)#port-member interface tenGigabitEthernet 0/15 Switch2(config-vsl-ap)#port-member interface tenGigabitEthernet 0/16

Sau khi cấu hình VSU cần phải thay đổi thiết bị sang mode VSU:

• Switch 1


  Switch1# wr                                                    //Save config before change mode Switch1# switch convert mode virtual            //Convert to VSU mode Are you sure to convert switch to virtual mode[yes/no]:yes Do you want to recovery“config.text”from“virtual_switch.text”[yes/no]:no

• Switch 2


  Switch2# wr                                                    // Save config before change mode Switch2# switch convert mode virtual            // Convert to VSU mode Are you sure to convert switch to virtual mode[yes/no]:yes Do you want to recovery“config.text”from“virtual_switch.text”[yes/no]:no

Thiết bị sẽ reboot sau khi xác nhận convert mode sang VSU.

3. Kiểm tra kết quả cấu hình

Đèn Primary trên thiết bị active sẽ luôn sáng (màu xanh lá), đfèn Primary trên thiết bị passive sẽ luôn off, nhằm xác định mối liên hệ giữa active/ passive trong môi trường VSU.

• Dùng câu lệnh kiểm tra tình trạng các thiết bị trong VSU

•   Để quản lý các thiết bị khác, không thể sử dụng console port mà phải quản lý tập trung thông qua thiết bị active (sesion)

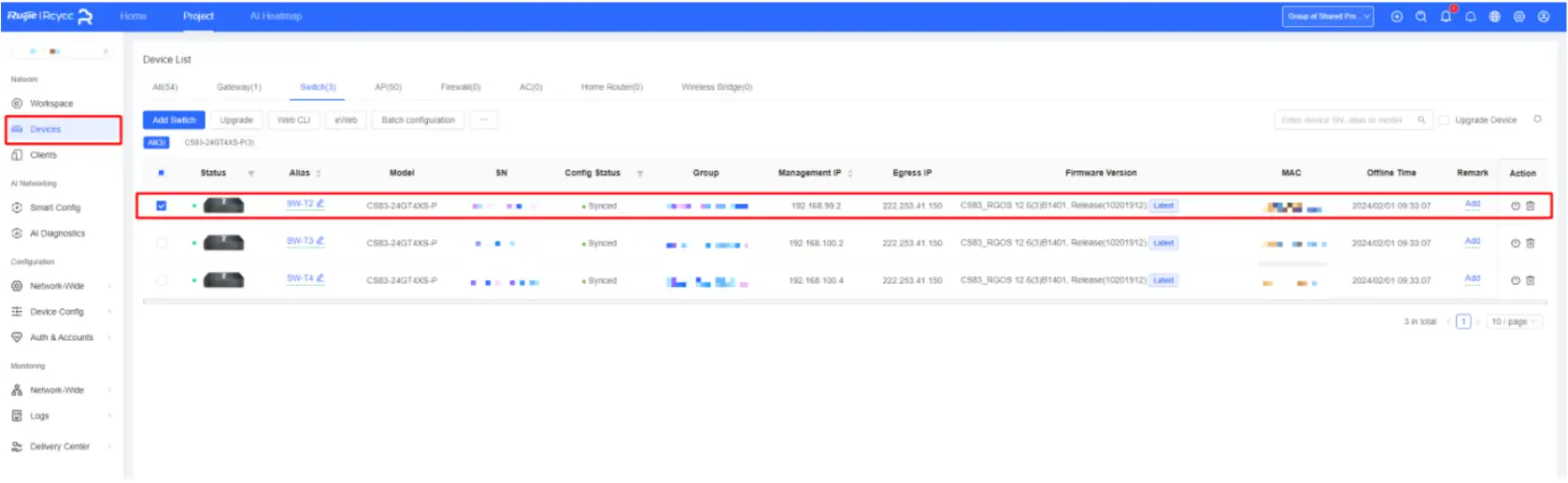

Ngoài ra, nếu quản lý thiết bị thông qua Ruijie cloud, người dùng có thể kiểm tra và cấu hình VSU thông qua giao diện Ruijie cloud.

• Tiến hành vào Eweb thiết bị
• Vào VSU configuration

• Config mode VSU, domain và Priority cho thiết bị

Trên đây là hướng dẫn về cấu hình khởi tạo của VSU Ruijie
