Hướng dẫn cấu hình khởi tạo ban đầu router NBR 6205

Dòng định tuyến doanh nghiệp RG-NBR-E là thiết bị tích hợp nhiều dịch vụ của Ruijie Reyee, được tối ưu hóa cho các kịch bản như văn phòng, khách sạn, nhà hàng, giải trí và khu du lịch. Thiết bị hỗ trợ nhiều chức năng như tăng tốc dịch vụ, kiểm soát lưu lượng, quản lý hành vi truy cập, kết nối VPN, và định tuyến thông minh. Nó cũng có thể kết nối với nền tảng đám mây Ruijie để quản lý từ xa và đáp ứng nhanh chóng cho nhu cầu mạng tích hợp trong các môi trường như văn phòng, khách sạn, nhà hàng, giải trí và du lịch.

Bộ định tuyến doanh nghiệp RG-NBR-E hỗ trợ giao diện người dùng quản lý web. Hệ thống quản lý web có thể được sử dụng để cấu hình và quản lý các chức năng thông thường của các thiết bị.

Thông số kỹ thuật của Bộ định tuyến dòng Ruijie RG-NBR6205-E

	Mô tả
Mã	RG-NBR6205-E
Storage	DDR4 SDRAM: 2 GB
	BOOTROM: 8 MB
	eMMC: 8 GB
	SATA: 1 TB (optional)
I/O setup	8 cổng Ethernet tự động chuyển đổi 10/100/1000M: hỗ trợ nhận diện tự động cáp mạng và cáp chéo. ○ Theo mặc định, LAN0 (GE 0/0), LAN1/WAN6 (GE 0/1), LAN2/WAN5 (GE 0/2),LAN3/WAN4 (GE 0/3), LAN4/WAN3 (GE 0/4) và LAN5/WAN2 (GE 0/5) là cổng LAN, trong khi WAN0 và LAN6/WAN1 (GE 0/6) là cổng WAN. ○ LAN1/WAN6 (GE 0/1), LAN2/WAN5 (GE 0/2), LAN3/WAN4 (GE 0/3), LAN4/WAN3 (GE 0/4), LAN5/WAN2 (GE 0/5) và LAN6/WAN1 (GE 0/6) hỗ trợ chuyển đổi giữa chế độ WAN/LAN. Hai cổng SFP: ○ Hỗ trợ các module mini GBIC 1000BASE-SX/LX/ZX và GE-SFP-LX20/LH40-BIDI. ○ Theo mặc định, các cổng SFP là cổng WAN, và hỗ trợ chuyển đổi giữa chế độ WAN/LAN.
	Một cổng quản lý (ở chế độ bridge)
	Một cổng console
	Hai cổng USB
Mô-đun ổ đĩa phần cứng	1 module (tùy chọn)
Hot swapping	Không hỗ trợ
Chuẩn giao diện	Ethernet: 10Base-T/100Base-TX/1000Base-TX, 1000BASE-SX/LX/ZX, 10GBASE-SR/LR/ZR
	Cổng console: RS-232
Kích thước (W x H x D)	440 mm x 43.6 mm x 200 mm (không bao gồm chân đế)
Điện áp	100-240 V; 50/60 Hz
Công suất	Dưới 25 W
Môi trường làm việc	Nhiệt độ: 0°C đến 45°C (32°F đến 113°F)
	Độ ẩm: 10% đến 90% RH (không ngưng tụ)



Cấu hình bộ định tuyến RG-NBR6205-E

1. Cân bằng tải WAN

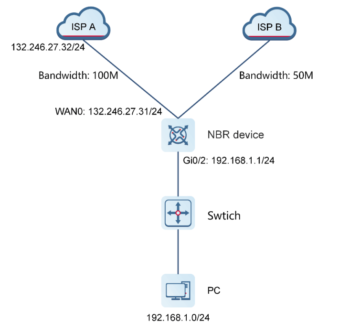

Kịch bản ứng dụng

Chức năng Cân bằng tải cho phép các gói được chuyển tiếp bởi nhiều cổng WAN một cách cân bằng để tránh ùn tắc giao thông và cung cấp sự dư thừa

Yêu cầu tiên quyết

– Cấu hình địa chỉ IP cho các cổng WAN và các tuyến đường mặc định.

– Cấu hình một chính sách cân bằng tải.

– Tùy chỉnh trọng lượng giao diện để đảm bảo lưu lượng truy cập đi qua các lối ra khác nhau tùy theo trọng lượng

Hướng dẫn cấu hình

1. Chọn Mạng > Giao diện > Cài đặt Cơ bản và cấu hình WAN0.


2. Chọn Mạng > Giao diện > Cài đặt cơ bản và định cấu hình WAN1.

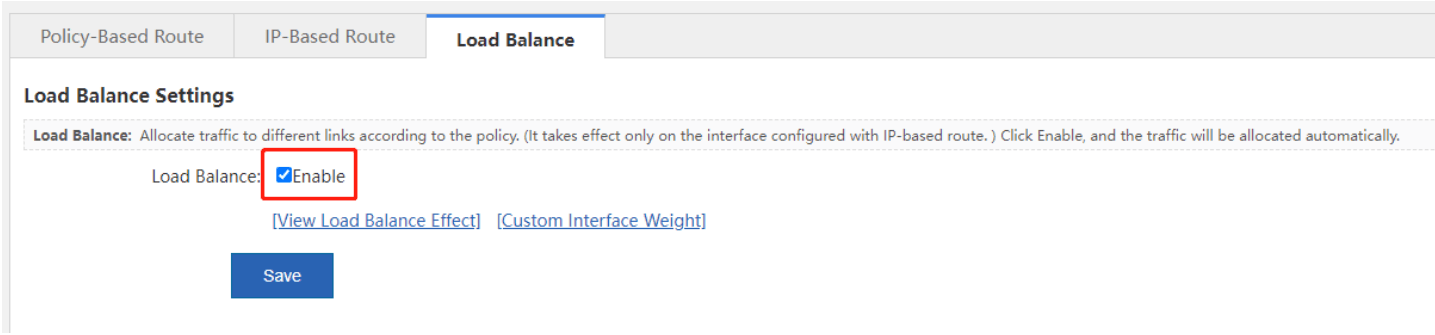

3. Chọn Mạng > Tuyến/Tải > Cân bằng tải và bật Cân bằng tải.
   a. Chọn Enable

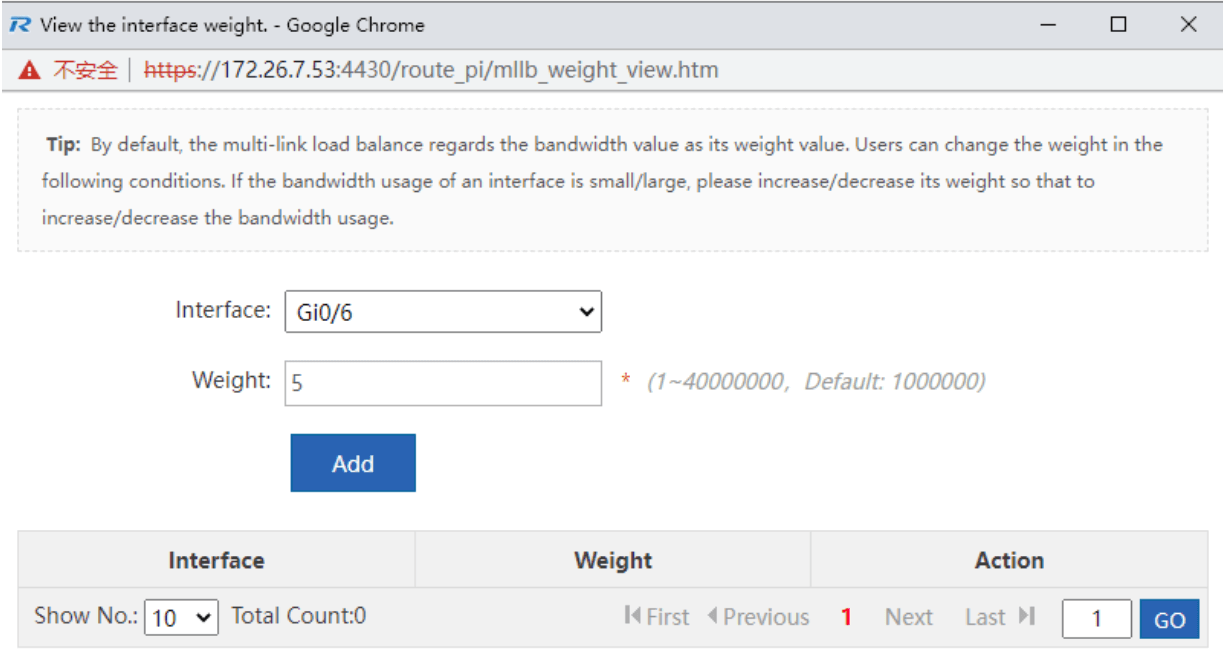

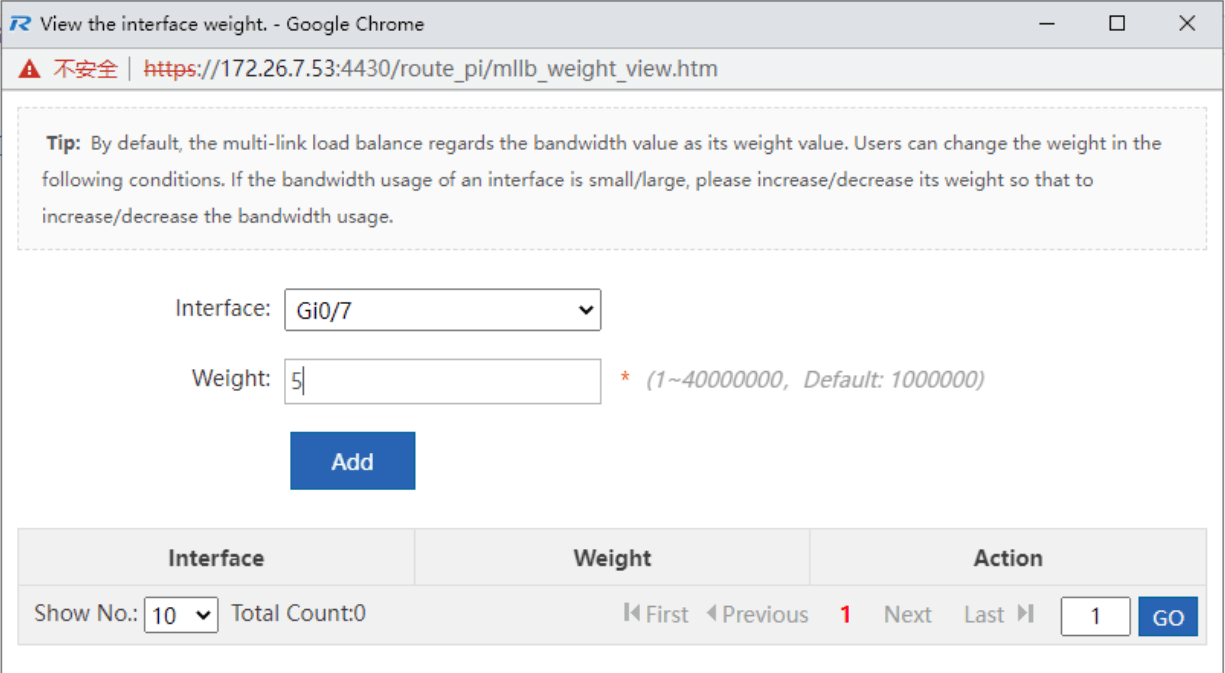

   b.Cấu hình interface weight.

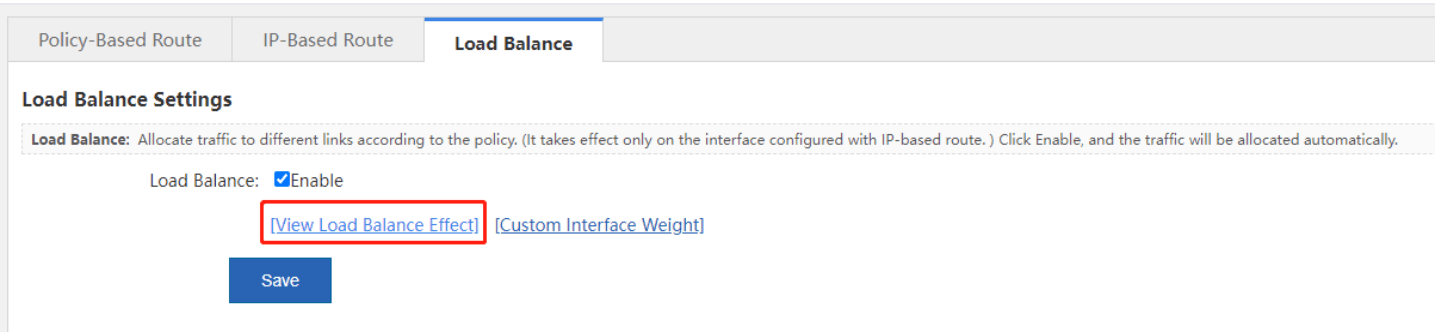

   c. Xác thực cấu hình





2. Cấu hình DHCP

Cấu hình DHCP thông qua trang web

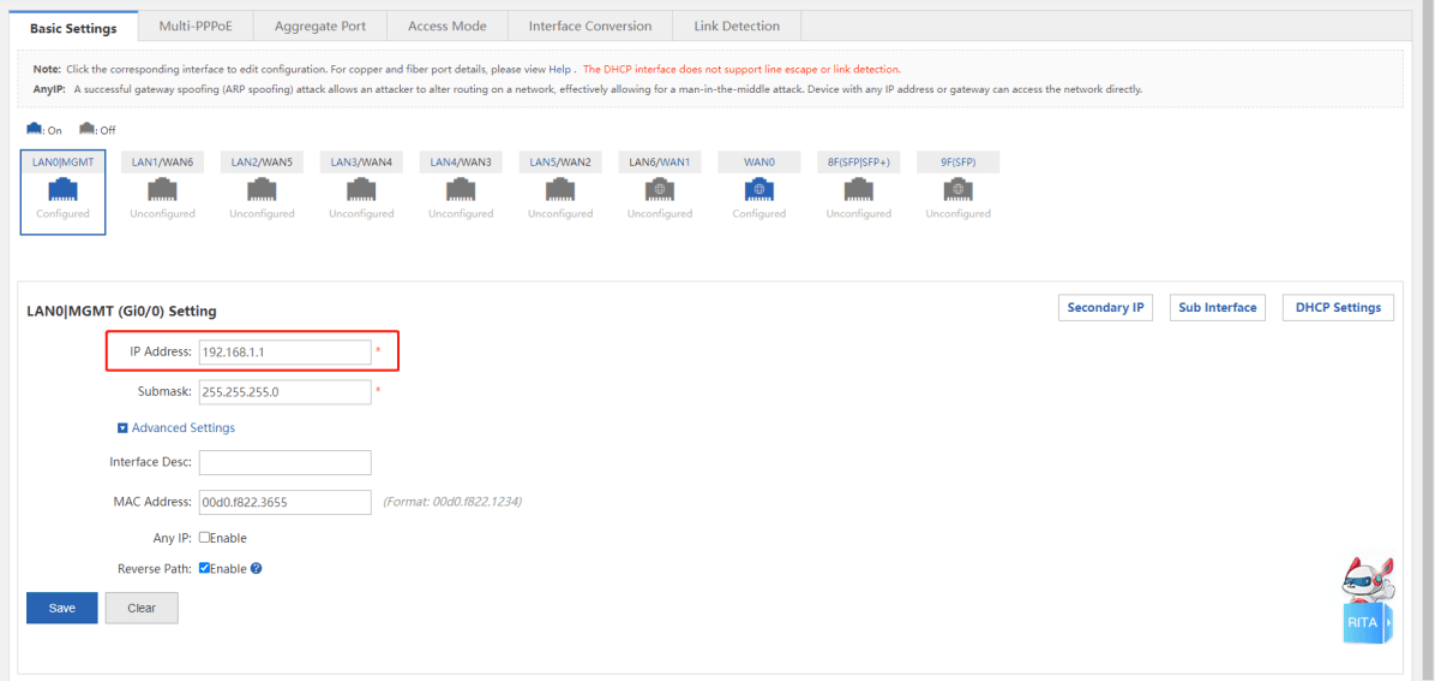

1. Chọn Mạng > Giao diện > Cài đặt cơ bản và định cấu hình địa chỉ IP của giao diện.

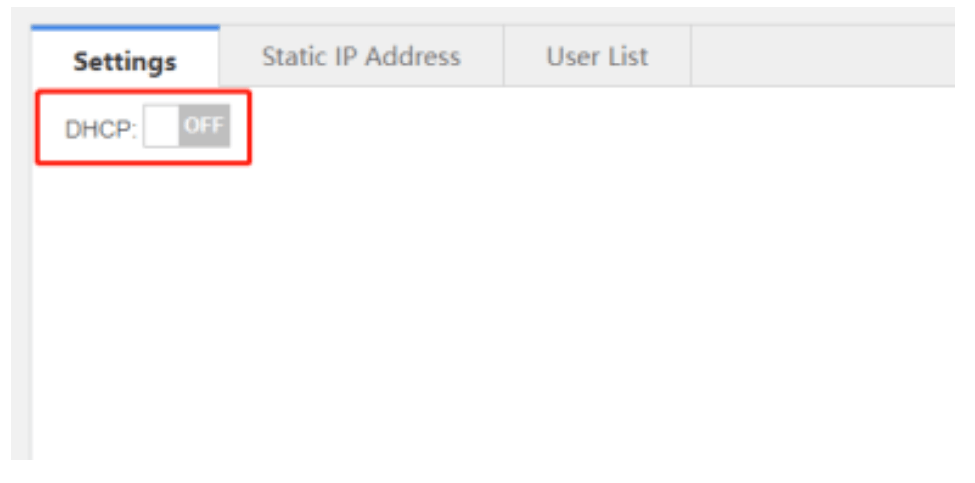

2. Chọn Mạng > DHCP > Cài đặt và thực hiện các cấu hình sau: Enable DHCP

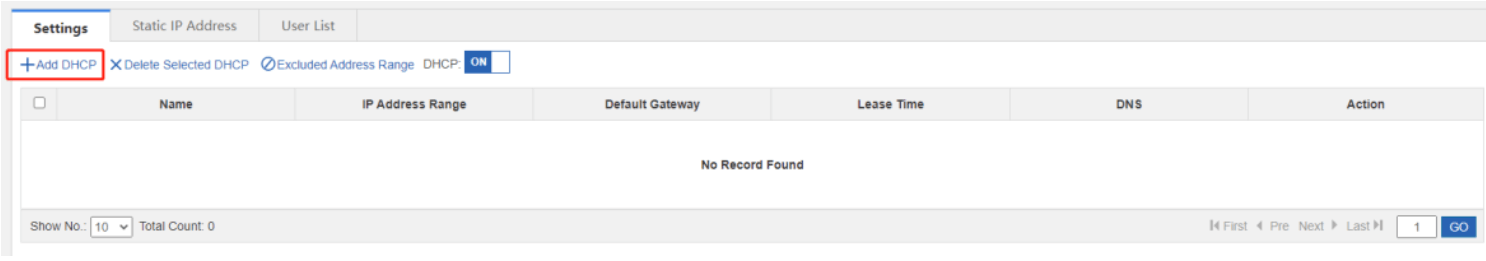

3. Nhấp vào Thêm DHCP để thêm nhóm DHCP.


4. Định cấu hình nhóm DHCP, bao gồm địa chỉ mạng con, bộ định tuyến, địa chỉ thuê và máy chủ DNS.


5. Nhấp vào Phạm vi địa chỉ bị loại trừ và định cấu hình phạm vi địa chỉ IP bị loại trừ trong nhóm DHCP


Định cấu hình DHCP ở Chế độ CLI

1. Kết nối với bộ định tuyến NBE như trong hình sau.


2. Chạy lần lượt các lệnh sau.
   Ruijie>enable
   Ruijie#configure terminal
   Ruijie(config)#service dhcp          //Enable DHCP
   Ruijie(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10 //Retain 192.168.1.1-192.168.1.10.
   Ruijie(config)#ip dhcp pool Test          //Creat a DHCP pool named Test
   Ruijie(dhcp-config)#lease 0 1 0          // Set lease time, ’0 1 0’ means 0 day, 1 hour, 0 minute. The default lease time is 24 hours.
   Ruijie(dhcp-config)#network 192.168.1.0 255.255.255.0        //Configure an IP address range for the DHCP pool*The following is static IP distribution in DHCP.
   Ruijie(dhcp-config)# hardware-address 0026.b90b.a48a      //Set the terminal MAC address to 0026.b90b.a48a
   Ruijie(dhcp-config)# host 192.168.1.150 255.255.255.0      //Configure a static IP address and mask.*The above is static IP distribution in DHCP
   Ruijie(dhcp-config)#dns-server 192.168.58.110 8.8.8.8      //The primary DNS server address is 192.168.58.110 and the secondary IP address is 8.8.8.8.
   Ruijie(dhcp-config)#default-router 192.168.1.1                   //Set the router IP address
   Ruijie(dhcp-config)#end
   Ruijie#write //Save the configuration

3. Cấu hình DNS:

• Nguyên lý hoạt động: Nếu proxy DNS được kích hoạt, cổng LAN NBR sẽ chặn lưu lượng DNS. Thay thế địa chỉ IP máy chủ DNS đích với các DNS khác đã được cấu hình trong cổng WAN, sau đó gửi gói tin đến máy chủ DNS mới đó tới liên kết máy khách với máy chủ DNS mới
• Hiệu ứng:
  – Nhận ra cân bằng tải. Khi một liên kết quá tải, cổng LAN có thể chặn lưu lượng đến đích, máy chủ DNS đang ở trong liên kết đó. Sau đó, thay đổi đích thành một – máy chủ DNS khác không thuộc liên kết đó.
  – Máy chủ DNS có thể được cấu hình tự do trên PC của bạn. Nếu địa chỉ máy chủ DHCP được cấu hình không chính xác, cổng LAN có thể chặn lưu lượng truy cập và thay thế nó bằng lưu lượng chính xác.
  – Tích cực phát hiện liên kết bị lỗi và chuyển sang máy chủ DNS mới có sẵn
• Phương pháp:
  – Chọn Network > DNS Settings > DNS Server, cấu hình địa chỉ máy chủ DNS và lưu cấu hình

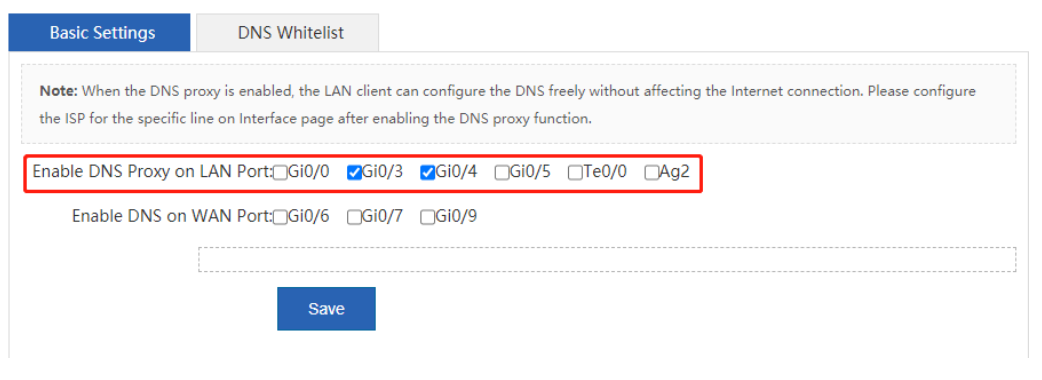

  – Chọn Network > DNS Settings > DNS Proxy và nhấp vào Basic Settings.

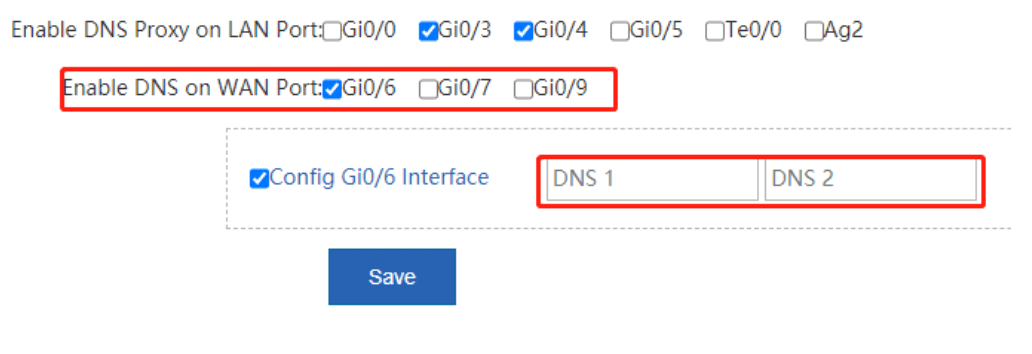

  – Kiểm tra các cổng LAN nơi proxy DNS sẽ được bật

  – Kiểm tra các cổng WAN được kết nối với máy chủ DNS và định cấu hình địa chỉ máy chủ DNS của dòng tương ứng
  – Chọn lưu
  – Kiểm tra số liệu thống kê proxy DNS
  – Kiểm tra tab Danh sách trắng DNS và đặt các mục cấu hình


Chức năng Danh sách trắng DNS được sử dụng để đặt các tài nguyên đặc biệt (bao gồm địa chỉ IP và máy chủ DNS) không bị ảnh hưởng bởi chức năng proxy DNS.

Chọn IP/IP Range hoặc DNS Server, nhập địa chỉ IP tương ứng vào hộp văn bản IP/IP range và nhấp vào Add.

Cấu hình hiển thị như sau:

Trên đây là hướng dẫn về cấu hình khởi tạo ban đầu của router NBR 6205.
