Nhận biết trạng thái đèn LED trên thiết bị acesspoint RUIJIE

Thuật Ngữ Viết Tắt

AC (Access controller): bộ điều khiển Wifi

AP (Access Point): bộ phát Wifi

CAPWAP (Control and Provisioning of Wireless Access Points): giao thức giúp quản lý và điều khiển các bộ phát Wifi. Giao thức này kết nối giữa AC và AP.

Các thiết bị Access point (AP) của Ruijie được trang bị đèn LED để hiển thị trạng thái hoạt động và kết nối của thiết bị. Hiểu rõ ý nghĩa của các đèn LED này sẽ giúp người quản trị, người dùng dễ dàng kiểm tra và khắc phục sự cố khi thiết bị xảy ra vấn đề.

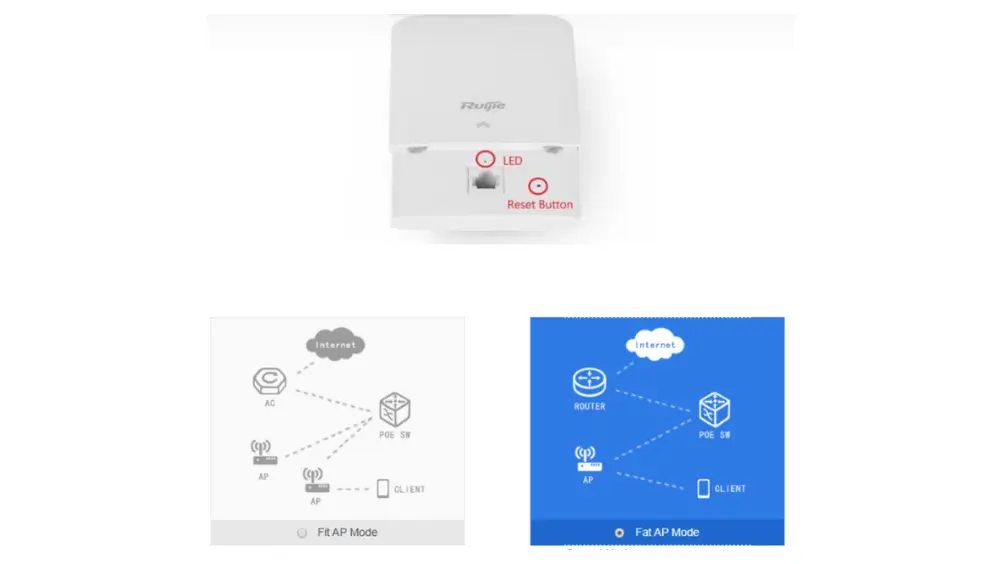

Acess point RUIJIE hỗ trợ hoạt động dựa trên 3 mode : FIT ( wireless controller ), FAT ( hoạt động độc lập ), MAC ( Ruijie cloud ).

Chê độ FIT AP

• Đèn xanh lá cây: nhấp nháy : Đang khởi tạo chương trình uBoot
• Đèn xanh lá cây : Đang khởi tạo chương trình chính của thiết bị
• Đèn đỏ : nhấp nháy : Quá trình khởi động hoàn tất, nhưng không có ethernet
• Đèn màu cam : Quá trình khởi động và AP đang thiết lập kết nối CAPWAP với AC (access controller)
• Đèn màu cam : nhấp nháy : Đang tiến hành nâng cấp chương trình cơ sở, không tắt nguồn
• Đèn màu xanh dương đậm: Hoạt động bình thường, nhưng không có client không dây nào kết nối
• Đèn xanh dương: nhấp nháy : Hoạt động bình thường, có ít nhất một client không dây được kết nối đến AP

Chế độ FAT AP/MAC

• Đèn xanh lá cây: nhấp nháy : Đang khởi tạo chương trình uBoot
• Đèn màu lá xanh đậm : Đang khởi tạo chương trình chính của thiết bị
• Đèn đỏ : nhấp nháy : Quá trình khởi động đã hoàn tất nhưng không có ethernet
• Đèn màu xanh dương đậm : Hoạt động bình thường, nhưng không có client không dây nào kết nối
• Đèn xanh dương: nhấp nháy : Hoạt động bình thường, có ít nhất một client không dây được kết nối đến AP

Đèn LED cảnh báo

• Đèn đỏ : Thiết bị gặp lỗi phần cứng hoặc lỗi kết nối. cần kiểm tra thiết bị và kết nối mạng
• Đèn vàng : Cảnh báo nhiệt độ hoặc lỗi nhẹ. Nên kiểm tra nhiệt độ môi trường xung quanh và đảm bảo thiết bị không vượt quá thông số quy định để đảm bảo an toàn nhất.
